这是一个非常好的问题,它触及了陶瓷史发展的核心。

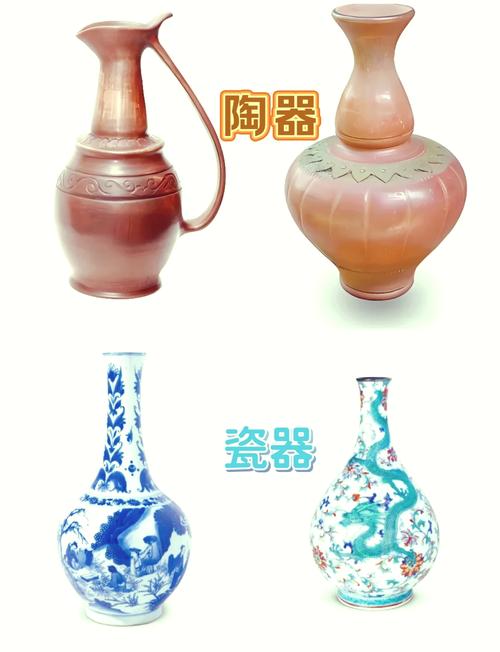

（图片来源网络，侵删）
原始瓷器是介于陶器和成熟瓷器之间的一种过渡性产品，它既有陶器的特征，又具备了瓷器的核心要素。 它不能被简单地归类为陶器或瓷器，而是“瓷器的前身”或“ proto-porcelain ”。
我们可以从以下几个方面来理解它的双重属性：
为什么说它“像瓷器”？——具备了瓷器的核心要素
瓷器区别于陶器的关键在于两个技术指标：高烧成温度和瓷化现象。
-
高烧成温度 (High Firing Temperature)

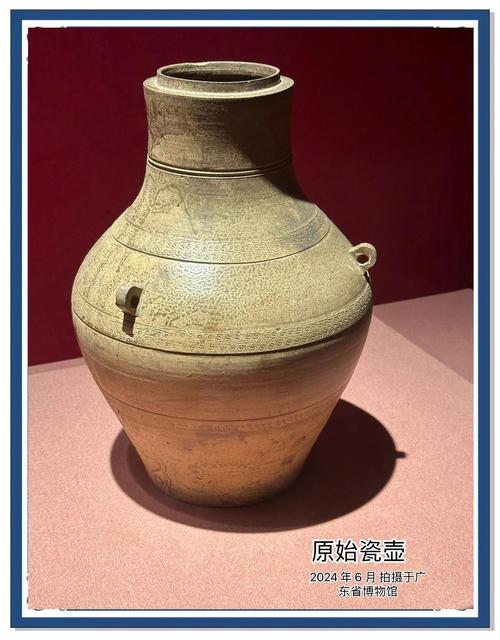

（图片来源网络，侵删）- 陶器：通常在800°C - 1000°C的低温下烧成，胎体没有完全烧结，质地疏松,吸水率高。
- 原始瓷器：烧成温度通常在1100°C - 1200°C，已经达到了高温烧成的范围，这使得胎体变得更坚硬、致密。
-
瓷化现象 (Vitrification / 玻璃化)
- 这是瓷器最本质的特征，在高温下，胎体中的石英、长石、高岭土等原料会发生物理化学反应，形成大量的玻璃相，使得胎体基本烧结，吸水率非常低（通常小于3%）。
- 原始瓷器的胎体已经出现了明显的瓷化现象，敲击时能发出清脆的“金石声”，这与陶器的“沉闷声”有本质区别。
-
施有高温釉
- 原始瓷器表面都施有一层石灰釉，这种釉需要在1100°C以上的高温下才能熔融，形成光滑、致密的玻璃质表层，这层釉可以有效防止胎体渗水,并增加美观度。
- 而陶器上的低温釉（如唐三彩的铅釉）是在较低温度下熔融的，硬度、化学稳定性和光泽度都无法与高温釉相比。
小结：从“硬质”和“釉”的角度看，原始瓷器已经站在了瓷器的大门之内。
为什么说它“像陶器”？——尚未达到成熟瓷器的标准
尽管原始瓷器具备了瓷器的雏形，但在原料和工艺上，它与后世成熟的瓷器（尤其是中国的青瓷）相比,还有明显的差距。

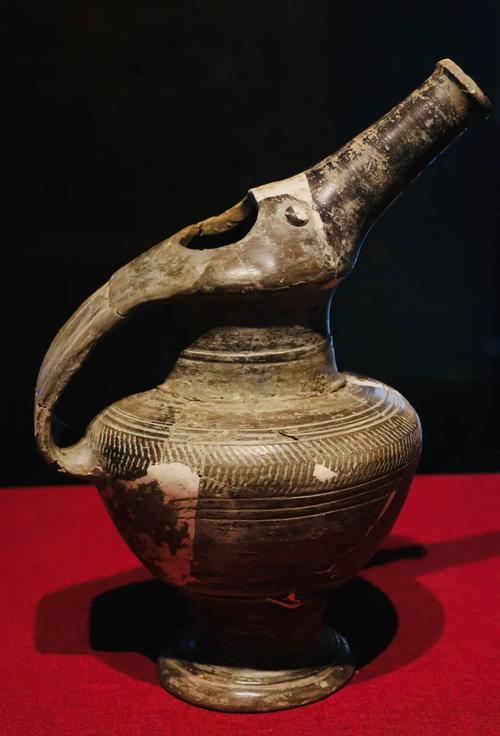

（图片来源网络，侵删）
-
胎体原料不纯
- 成熟瓷器：使用高岭土（瓷土）作为主要原料，氧化铝（Al₂O₃）含量高，杂质少,烧成后洁白坚实。
- 原始瓷器：使用的是一种含铁量较高的瓷石或“瓷土”，并非纯净的高岭土，其胎体颜色多为灰白色、浅褐色或深灰色,不够纯净洁白。
-
烧成温度和还原气氛控制不稳定
- 成熟瓷器：窑炉技术先进，能够稳定地控制烧成温度（通常在1200°C以上）和还原气氛（隔绝氧气，使胎釉中的铁元素被还原为氧化亚铁，呈现出纯正的青色）。
- 原始瓷器：窑炉结构相对原始，温度控制不够精确，有时会出现局部过烧或欠烧的情况，还原气氛的控制也不稳定，导致釉色不均，常常带有黄褐色、酱色或斑块，不如成熟青瓷那般稳定、纯粹。
-
釉与胎的结合不够完美
- 原始瓷器的釉层与胎体的结合有时不够紧密，容易出现剥釉、脱釉的现象，而成熟瓷器的釉面通常结合得非常牢固,浑然一体。
小结：从“胎体颜色”、“釉色稳定性”和“工艺成熟度”上看，原始瓷器又保留了许多陶器或不成熟工艺的痕迹。
一个形象的比喻
您可以这样理解：
- 陶器：就像一块生面包，质地松软，多孔,容易渗水。
- 原始瓷器：就像一块烤得半熟的面包，外皮已经变硬、变脆（相当于釉和瓷化表层），但内部可能还不够干爽、坚硬（胎体瓷化不完全，颜色不纯）。
- 成熟瓷器：就像一块完全烤熟的硬面包，内外都坚硬、致密,完全不渗水。
原始瓷器是陶瓷发展史上一个伟大的里程碑，它是中国古代工匠在长期烧制陶器的实践中，不断探索、提高烧成温度、改进原料配方后，偶然或必然发现的“新材料”，它从商代出现，历经西周、春秋、战国，到东汉时期，随着原料的精选（高岭土的运用）、窑炉的改进和烧成技术的成熟，最终演变成了我们今天所熟知的、真正意义上的成熟青瓷。
回答您的问题：原始瓷器既不是纯粹的陶器，也不是成熟的瓷器，它是二者之间的“桥梁”和“前身”。
