这是一个非常好的问题！紫砂壶的烧制时间并不是一个固定的数字，它受到多种因素的综合影响，一次完整的烧制过程，从装窑到出窑，通常需要 20到40个小时，甚至更长。

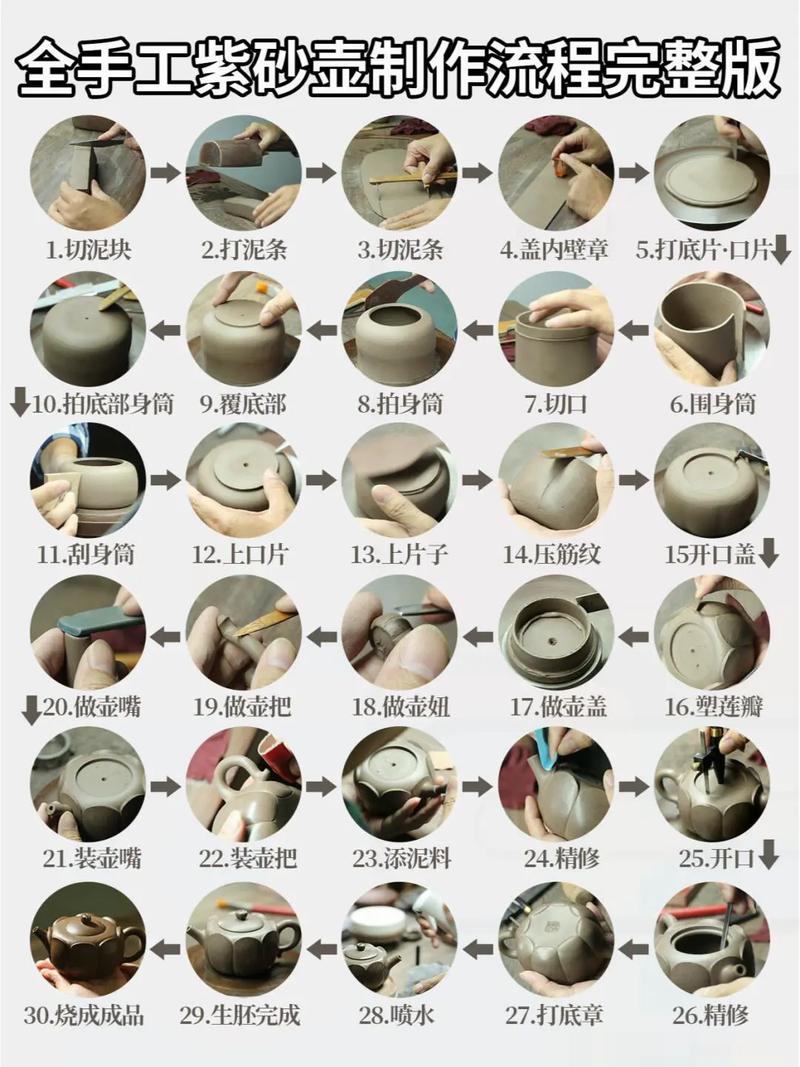

（图片来源网络，侵删）
我们可以把这个时间拆解成几个关键部分来理解：
烧制前的准备时间（“养窑”）
在正式点火烧制前,有一个非常重要的步骤叫做“养窑”或“醒窑”。
- 目的：让窑炉内部和耐火材料有一个缓慢、均匀的升温过程，排出窑体和窑具（如棚板、匣钵）中的湿气，防止在高温下因水分过快蒸发而导致窑炉开裂。
- 时间：这个过程通常需要 6到12个小时，温度会从室温缓慢升高到200-300°C左右，这一步是保证烧制成功的基础，不能省略。
正式烧制时间（“升温”）
这是紫砂壶从生坯变成熟坯的核心阶段,也是最耗费时间的部分，这个过程是连续且缓慢的，目的是让壶坯内外受热均匀，避免因温差过大而开裂。
- 总时长：通常需要 12到20个小时，甚至更长。
- 升温速度：专业的紫砂烧制讲究“慢工出细活”，升温速度非常缓慢，一般每小时升温 50°C - 100°C，从养窑结束的300°C升到最终的1100°C - 1250°C，需要大量的时间。
保温时间（“窑变”的关键）
当窑内达到预定最高温度后,并不会立即降温，而是需要保持一段时间。
（图片来源网络，侵删）
- 目的：
- 确保完全瓷化：让紫砂泥料中的物理和化学反应进行得更彻底，使壶的结晶度、密度和硬度达到最佳状态。
- 稳定窑内气氛：保持温度稳定，有助于窑变的发生，让壶的颜色、颗粒感等呈现出更丰富的层次和韵味。
- 时间：保温时间根据 desired 的效果而定，通常为 30分钟到2个小时，一些追求特殊效果的“重烧”或“焐窑”，保温时间可能会更长。
冷却时间（“急火养壶”）
烧制完成后,最考验功力的就是冷却过程，这个过程绝对不能“速冷”，否则壶会因热应力不均而直接炸裂。
- 方式：通常是让窑炉自然冷却，有时会通过控制风门、窑门开合来微调降温速度。
- 时间：从最高温度冷却到可以安全开窑（通常低于100°C）的室温，至少需要 8到16个小时。
总结与关键影响因素
| 阶段 | 主要目的 | 大致时间 | 关键点 |
|---|---|---|---|
| 养窑 | 排出湿气，预热窑炉 | 6 - 12 小时 | 缓慢升温，均匀受热 |
| 升温 | 泥料烧结，瓷化成型 | 12 - 20 小时 | 升温速度是关键，必须缓慢 |
| 保温 | 稳定窑内气氛，促进窑变 | 5 - 2 小时 | 决定壶的最终品质和效果 |
| 冷却 | 防止热应力导致开裂 | 8 - 16 小时 | 必须自然缓慢冷却 |
影响烧制时间的主要因素：
-
壶的大小和厚度：
- 大壶、厚壁壶：需要更长的时间让热量渗透到壶心，否则容易造成“外熟里生”，内外温差大，极易开裂。
- 小壶、薄壁壶：相对烧得快一些。
-
泥料的种类：
- 粗砂、调砂：因为含有石英等颗粒，透气性好，升温降温可以稍快。
- 细砂、底槽清：结构更致密，升温降温需要更严格地控制，时间也更长。
-
窑炉的类型：
- 传统柴窑/煤窑：升温不均匀，烧制周期长，通常需要 3-5天，但能产生非常独特的窑变效果。
- 现代电窑/气窑：控温精准，升温曲线可以设定，烧制周期稳定，通常在 20-40小时 左右。
-
烧制温度（窑温）：
紫砂壶的烧成温度范围很广（约1100°C - 1250°C），温度越高，通常需要的保温时间越长。
-
烧制目的：
- 正常烧制：按标准程序走。
- 焐窑/重烧：为了追求某种特殊的窑变效果（如结晶、包浆感），会在高温下长时间保温，时间会大大延长。
一把高品质的紫砂壶，其背后是制作者对火候的精准把控和时间的耐心等待，从装窑到出窑，20多个小时是常态，这体现了紫砂工艺“慢工出细活”的精髓。
